タッチパネル・液晶パネル貼り合わせ装置液晶パネル点灯検査装置　携帯電話LCDモジュール製造装置

LCD TouchPanel

■　タッチパネル　カバーガラス＋LCDモジュール　UV貼り合わせ装置

□UV貼り合わせ装置の概略図

□プロセスフロー　必要装置

ユーチューブ動画はこちらをご覧ください

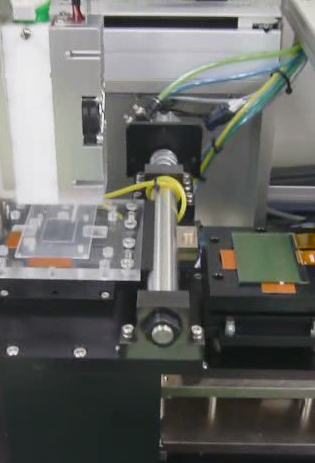

LCDパネル＋カバーガラス貼り合わせ装置

本装置は、LCDモジュールに光学弾性樹脂を塗布し
カバーガラスを精度良く貼り合わせする装置です

特徴：独自の機構にて貼り合わせを行います
ディスペンサー単独機構により幅広い樹脂に対応
UV光源単独機構により温風器などに変更可能、熱硬貨樹脂にも対応

LCDモジュール	サイズ	Min. 10×10mm Max.　80mm×80mm　 ※治具対応・その他対応も可能
カバーガラス	サイズ	Min.　10×10mm Max.　100×100mm ※治具対応・その他対応も可能

運転条件	クリーンルーム　クラス10000以内　温度：常温(23℃±3℃) 湿度：60%RH(結露無きこと)±20％振動：位置決めに影響ある振動無きこと
電源	単相100V 50/60Hz（海外対応も可能） 5A（UV光源除く）瞬間停止、電気的ノイズの無い良質な電源を用意してください
真空源	工場真空　※OP真空発生器or真空ポンプ
装置寸法	約 1260W×540D×760H
装置重量	約　80kg
塗装色	白

＊仕様外のパネルサイズをご検討の場合は
　ご相談ください

LCD製造メーカー・タッチパネル開発メーカー・液晶関連樹脂メーカーでの開発機（条件だし）等にも使用可能

光学樹脂貼り合せ装置　量産装置（オートアライメント機構付き）

LCDモジュールに光学弾性樹脂を塗布しタッチパネル・カバーガラス等を
オートアライメントし精度良く貼り合わせする装置はこちら→

□コンタクト方法

上記装置の購入は
下記アドレスでお受けします

検討・ご見学等に関しましても詳しい内容を明記の上、メールでお問い合わせ下さい

LCDモジュール製造装置
ＡＣＦ貼り付け装置・COGボンディング装置
ICアライメント＆圧着装置・端子洗浄装置
フリップチップボンダー（COF・COG)装置
ＦＰＣアライメント＆圧着装置
小型液晶（LCD)パネル点灯検査装置等の
お引き合いもお待ち致します
